文章导读：在地下室外墙上的裂缝，经常出现的是垂直于地面的裂缝，偶尔在地下室外墙的端部位置处，也有45°的斜裂缝产生，这些裂缝的宽度一般不大于0.3mm，也有少数达到1.0mm以上的，有些裂缝宽度更大，甚至贯穿墙体形成通缝，有渗水现象。

在地下室外墙上的裂缝，经常出现的是垂直于地面的裂缝，偶尔在地下室外墙的端部位置处，也有45°的斜裂缝产生，这些裂缝的宽度一般不大于0.3mm，也有少数达到1.0mm以上的，有些裂缝宽度更大，甚至贯穿墙体形成通缝，有渗水现象。从墙体上裂缝的产生位置及出项的时间分析，这些裂缝均不是上部荷载的作用引起的，一般也不会影响结构的承载能力，因此通常称之为非结构受力裂缝。但地下室外墙上的裂缝，以及裂缝产生的渗漏水现象，将影响地下室的正常使用功能，严重者将影响混凝土构件的强度和建筑结构的使用寿命。

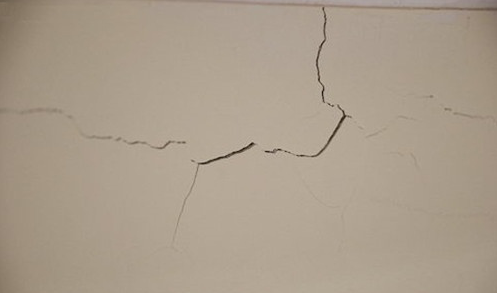

地下室外墙裂缝

产生原因：

从组成混凝土的草料构成分析，混凝土是由水泥凝胶材料和水以及骨料以一定比例组合而成的混合物。在这个混合物中，砂石料起骨架作用，水和水泥形成水泥浆包裹在骨料表面并填充骨料之间的空隙。在水泥硬化之前，水泥浆起润滑作用并赋予这个混合物以一定的流动性，以便于施工;水泥浆硬化后，形成的水泥石将骨料凝聚、胶结成一个坚硬的整体。

结硬后的混凝土是一种抗拉强度很低的脆性材料，而且其抵抗拉伸的极限值很小，一般普通混凝土能承受的极限拉伸值仅为0.01%～0.02%，混凝土结构在施工和使用过程中，当温度、收缩或不均匀沉降等作用，变形量大于其极限拉伸值时，即产生裂缝。在地下室外墙上产生的非结构受力缝隙，主要是由于混凝土的收缩引起的。

裂缝处理：

混凝土由于诸多因素产生裂缝， 一般采用注浆方法封闭裂缝的间 隙，以防止水的渗漏，保证内部钢筋不生锈。根据现场观察、分析， 决定采取高压注浆止水方法进行施工，使浆液灌满裂缝间隙，其施工步骤如下：

1、材料选用：

选用材料为：SL-668 疏水性 PU 发泡止水剂，此材料具止水及固化之 作用，速度及物性非一般发泡剂及环阳树脂所达到的。因为低黏度故 对于岩缝之渗透力极强，对岩缝固化之作用性很高，可有效渗透到0.01mm 裂缝以内，阻漏范围更可能扩大，可有效的提高进度。

2、施工步骤：

①、 裂缝调查， 查清裂缝的长度、 走向， 并以此确定具体的处理位置。

②、设置灌浆嘴(止水针头) ：根据裂缝的走向，打眼预埋灌浆嘴(止 水针头) 。由裂缝最底处 5-250px 处左右皆可倾斜角度 45 度(角度依 壁体厚度自行调整) 钻入壁体内深度约为壁体之一半， 顺序由下而上， 孔距约 10~1000px 左右为宜，将灌浆嘴(止水针头)钎入钻好之孔洞内 锁紧。

③、灌浆：采用 SL-500 电动高压堵漏灌注机，由下往上注入 SL-668 疏水性单液型 PU 发泡止水剂至发现止水剂从结构裂缝渗出再灌注其 它针头。

④、注浆完成后 1-2 小时便可将流出于壁体之外残渣清除。
